第5回　iOS と Android で画像を表示するプログラム

色々なTipsをご紹介するのが、このブログの最大の目標ですが、
やみくもにコードを並べても芸がないので、方向性を出してみます。

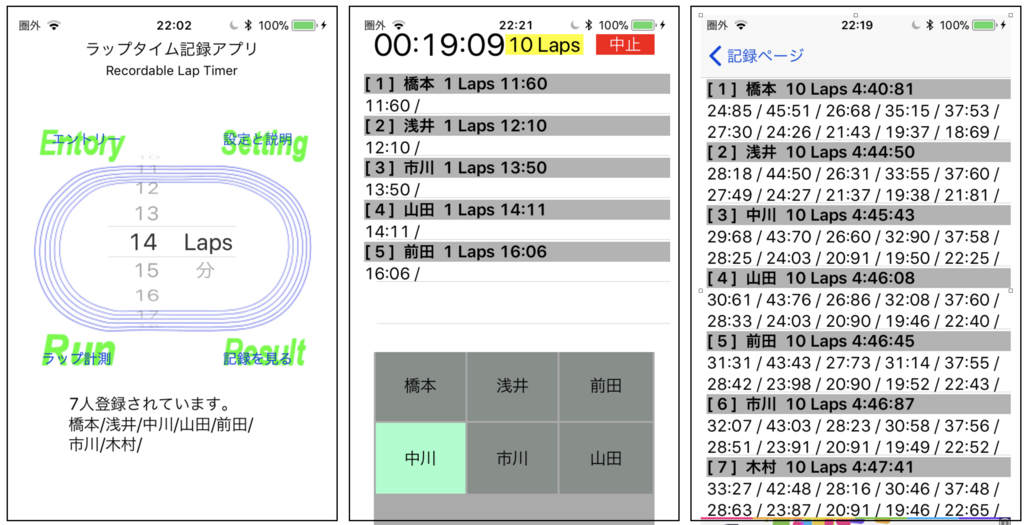

3年くらい前に作ったiOSアプリをご覧ください。

f:id:momonga117:20180505222544p:plain

複数個のストップウォッチの機能を持たせたアプリです。
左側はメニュー画面。ラップ数や時間を設定できます。
真ん中は計測中の画面。選手が通過すると名前のついたボタンを押します。
右側は、記録確認画面。周回タイムが人数分表示されます。

用途としては、陸上競技長距離走のトレーニング用として活用してもらっています。

この時は、あまり何も知らずにピッカービューなるものを使い、Androidへの移植をしないまま、終わっています。

ソースはスパゲッティ状態で無残な状態で・・・トホホ・・

このアプリをリメイクしながら、私の拙いテクニックを公開しようと考えています。
画像貼り付け、ボタン作成、タイマー、設定の記録・・・
色々な題材を見つけていけそうです。

まず最初に画像ファイルの貼り付けです。

画像ファイルが出てきました。

f:id:momonga117:20180505232030p:plain

うむむ、恥ずかしいことに綴りが違うじゃありませんか。
これもリメイクしなくちゃね。

さて、
では、左の画像を画面の中央に貼ってみます。
この画像は、幅が300、高さが,250のPNGファイルで作っていました。
これを使って、貼り付けるプログラムを作って行きます。

まず、iOS(swift)版

app delegate.swift以外はこの２つのファイルです。

//
//  MainMenu.swift
//  BrogX
//
//  Created by  xxxxxxxxxxxxx on 2018/05/06.
//  Copyright © 2018年 xxxxxxxxxxxxx. All rights reserved.
//
import UIKit

class MainMenu: UIView {



    required init?(coder aDecoder: NSCoder) {
        super.init(coder: aDecoder)
    }

    override init(frame: CGRect) {
        super.init(frame: frame)
    }

    override func draw(_ rect: CGRect) {

        super.draw(rect)

        // このビューのサイズ
        let viewWidth:CGFloat = self.bounds.width
        let viewHeight:CGFloat = self.bounds.height

        // Bitmap画像を用意
        let menuBitmap = UIImage(named: "track.png")

        // 画像のサイズを取得する
        let srcWidth:CGFloat = menuBitmap!.size.width
        let srcHeight:CGFloat = menuBitmap!.size.height


        // 表示サイズを決定する
        let dstWidth:CGFloat = viewWidth*9/10
        let dstHeight:CGFloat = dstWidth * srcHeight / srcWidth

        // 中央に表示するための座標
        let left:CGFloat = viewWidth/2 - dstWidth/2
        let top:CGFloat = viewHeight/2 - dstHeight/2

        //　ビットマップの表示  （注意） 第３、４項は width,height
        menuBitmap!.draw(in: CGRect(x: left, y: top, width: dstWidth, height: dstHeight))

    }

}

//  Entrance.swift
//  BrogX
//
//  Created by  xxxxxxxxxxxxx on 2018/05/06.
//  Copyright © 2018年 xxxxxxxxxxxxx. All rights reserved.
//

import UIKit

class Entrance: UIViewController {

    override func viewDidLoad() {
        super.viewDidLoad()
        // Do any additional setup after loading the view, typically from a nib.
    }

    override func viewDidAppear(_ animated: Bool) {

        // 端末のサイズを取得
        // UIScreennクラスが端末サイズを持っている
        let width: CGFloat = UIScreen.main.bounds.size.width
        let height: CGFloat = UIScreen.main.bounds.size.height

        // MainMenu のインスタンスを作成。
        let mainMenu:MainMenu = MainMenu(frame: CGRect.zero)

        // ビューの位置がわかるように背景に色付け（黄色）
        mainMenu.backgroundColor = UIColor.yellow  // 背景色は黄色


        // ビューのサイズを設定
        mainMenu.frame = CGRect(x: 0, y: 0, width: width, height: width)

        mainMenu.center = CGPoint(x: width/2, y: height/2)
        self.view.addSubview(mainMenu)

    }

    override func didReceiveMemoryWarning() {
        super.didReceiveMemoryWarning()
        // Dispose of any resources that can be recreated.
    }

}

続いて、 Android(java)版。

こちらは、MainActivity.java以外の２つ
MainMenu.java と Entrance.java になります。

import android.content.Context;
import android.graphics.Bitmap;
import android.graphics.BitmapFactory;
import android.graphics.Canvas;
import android.graphics.Paint;
import android.graphics.Rect;
import android.view.View;

public class MainMenu extends View {

    // コンストラクタ
    public MainMenu(Context context) {

        super(context);

    }

    @Override
    protected void onDraw(Canvas canvas) {

        final int width = getWidth();
        final int height = getHeight();

        super.onDraw(canvas);
        final Paint paint = new Paint();

        // Bitmap画像を用意
        final Bitmap menuBitmap = BitmapFactory.decodeResource(getResources(),R.drawable.track);

        // 画像のサイズを取得する
        final int srcWidth = menuBitmap.getWidth();
        final int srcHeight = menuBitmap.getHeight();
        final Rect srcRect = new Rect(0,0,srcWidth,srcHeight);

        // 表示サイズを決定する
        final int dstWidth = width*9/10;
        final int dstHeight = dstWidth * srcHeight / srcWidth;
        final Rect dstRect = new Rect(width/2-dstWidth/2,height/2-dstHeight/2,width/2+dstWidth/2,height/2+dstHeight/2);

        // 画像を表示する。
        canvas.drawBitmap(menuBitmap,srcRect,dstRect,paint);

    }
}

import android.content.Context;
import android.graphics.Color;
import android.widget.RelativeLayout;

public class Entrance extends RelativeLayout {

    public Entrance(Context context) {

        super(context);

    }

    public void enterMenu() {

        // 端末のサイズを取得
        final int width = this.getWidth();
        final int height = this.getMeasuredHeight();

        // MainMenu のインスタンスを作成。
        MainMenu mainMenu = new MainMenu(getContext());

        // ビューの位置がわかるように背景に色付け（黄色）
        mainMenu.setBackgroundColor(Color.YELLOW);

        // Androidではレイアウトパラメーターを使用
        LayoutParams mainMenuParams = new LayoutParams(
                width,width
        );
        mainMenuParams.addRule(CENTER_IN_PARENT);
        mainMenuParams.addRule(CENTER_IN_PARENT);
        // ビューを画面中央に表示
        addView(mainMenu, mainMenuParams);

    }
}
